三品变频器在供水中的应用
一、概述 交流电机变频调速技术是一项业已广泛应用的节能技术。由于电子技术的飞速发展，变频 器的性能有了极大提高，它可以实现控制设备软启软停，不仅可以降低设备故障率，还可以大幅减少电耗，确保系统安全、稳定、长周期运行。长期以来区域的供水系统都是由市政管网经过二次加压和水塔或天面水池来满足用户对供水压力的要求。由于小区用水有着季节和时段的明显变化，日常供水运行控制就常采用水泵的运行方式调整加上出口阀开度调节供水的水量水压，大量能量因消耗在出口阀而浪费，而且存在着水池“二次污染”的问题。变频调速技术在水泵站上应用，成功地解决了能耗和污染的两大难题。用水的多少是经常变动的，因此供水不足或供水过剩的情况时有发生。而用水和供水之间的不平衡集中反映在供水的压力上，即用水多而供水少，则压力低；用水少而供水多，则压力大。保持供水压力的恒定，可使供水和用水之间保持平衡确保系统安全、稳定、长周期运行。即用水多时供水也多，用水少时供水也少，从而提高了供水的质量。
恒压供水系统对于某些工业或特殊用户是非常重要的。例如在某些生产过程中，若自来水供水因故压力不足或短时断水，可能影响产品质量，严重时使产品报废和设备损坏。又如发生火灾时，若供水压力不足或或无水供应，不能迅速灭火，可能引起重大经济损失和人员伤亡。所以，某些用水区采用恒压供水系统，具有较大的经济和社会意义。。 随着电力技术的发展，变频调速技术的日臻完善，以变频调速为核心的智能供水控制系统取代了以往高位水箱和压力罐等供水设备，起动平稳，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击；由于泵的平均转速降低了，从而可延长泵和阀门等东西的使用寿命；可以消除起动和停机时的水锤效应。其稳定安全的运行性能、简单方便的操作方式、以及齐全周到的功能，将使供水实现节水、节电、节省人力，最终达到高效率的运行目的。
二、三品变频器在恒压供水中应用的优点
SANVC系列变频器是一款高性能矢量变频器，采用先进的磁通矢量控制，在对电机参数不敏感的前提下依然可实现高性能的电机控制，具备全频高转矩输出及快速响应、极佳的负载适应性、较高的速度控制精度和良好的可靠性，因此具有以下优点：
1、节约能源
变频恒压供水系统的最显著优点就是节约电能，从单台水泵的节能来看，流量越小，节能量越大，优化的节能控制软件，使水泵实现最大限度地节能运行。
2、卫生节水
根据实际用水情况设定管网压力，自动控制水泵出水量，减少了水的跑、漏现象；系统实行闭环供水后，用户的水全部由管道直接供给，取消了水塔、天面水池、气压罐等设施，避免了用水的“二次污染”，取消了水池定期清理的工作。
3、运行可靠
变频恒压供水系统实现了系统供水压力稳定而流量可在大范围内连续变化，从而可以保证用户任何时候的用水压力，不会出现在用水高峰期热水器不能正常使用的情况，由变频器实现泵的软起动，使水泵实现由工频到变频的无冲击切换，防止管网冲击、避免管网压力超限，管道破裂。
4、控制灵活
分段供水，定时供水，手动选择工作方式。
5、自我保护功能完善
新型的小区变频恒压供水系统具备了过流、过压、欠压、短路保护、瞬时停电保护、过载、失速保护、密码设定等功能，功能完善，全自动控制，自动运行。
6、延长设备寿命、保护电网稳定
使用变频器后，机泵的转速不再是长期维持额定转速运行，减少了机械磨损，降低了机泵故障率。变频器的无级调速运行，实现了机泵软启动，避免了电机开停时的大电流对电机线圈和电网的冲击，消除了水泵的水锤效应。
三、应用方案

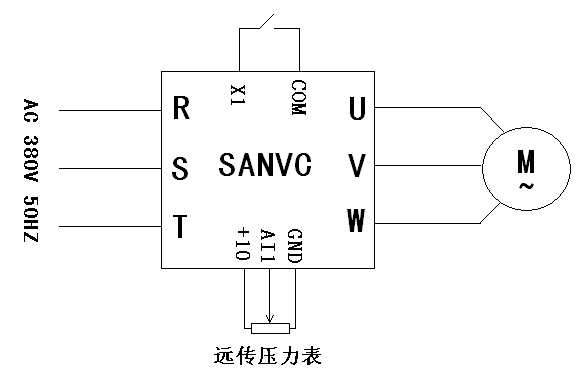

1、电气图

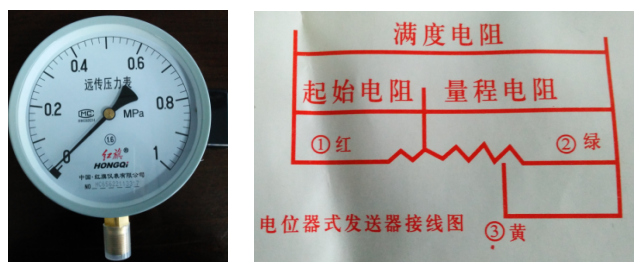

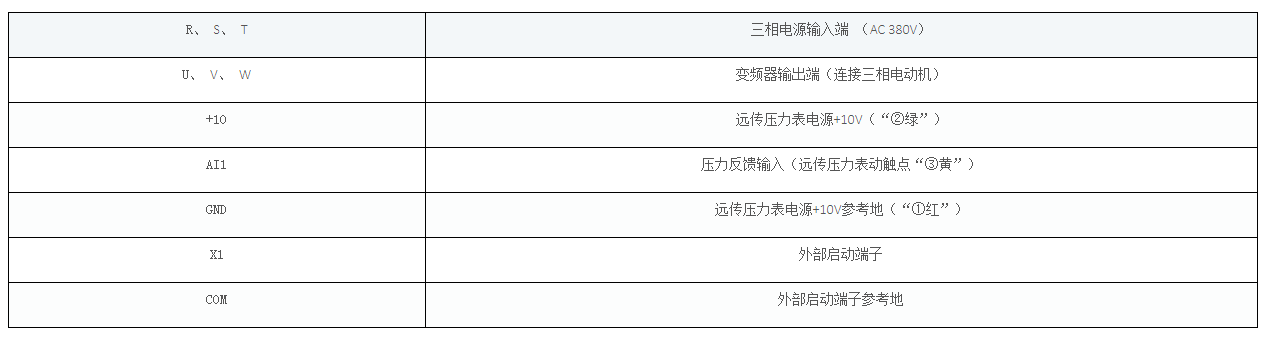

远传压力表 远传压力表接线图

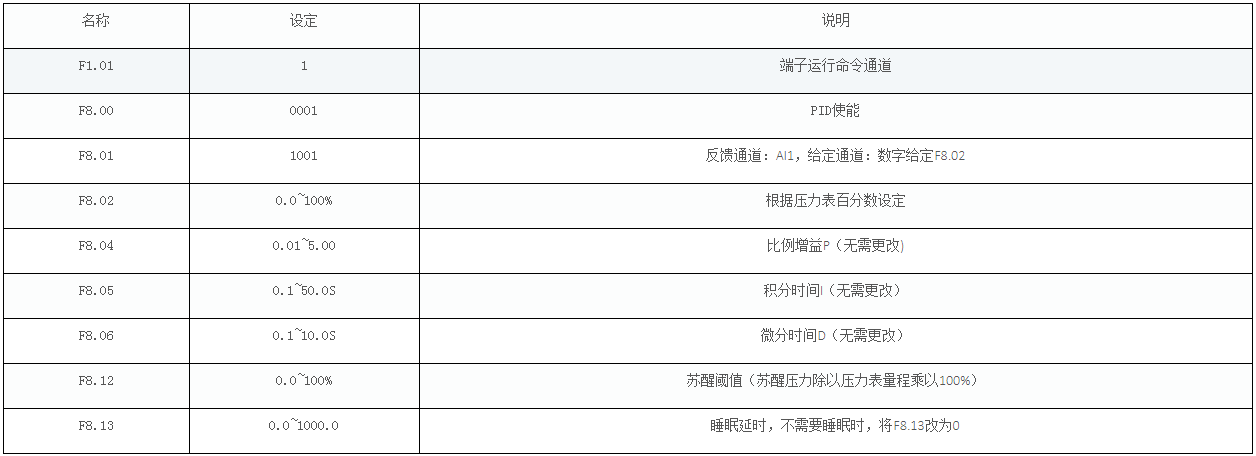

2、参数调整
详细说明：
1、F8.00设为1，表示PID使能，此时PID开启
2、F8.01设为1001，表示选择AI1作为压力反馈通道，设定压力给定通道
3、F8.02数字设定。
F8.02为给定量数字设定，例如：需要供水压力为0.5Mpa，远传压力表量程为1 Mpa，则F8.02需设定为50。
4、F8.04为比例增益P,正常情况下请保持设定值。
5、F8.05为积分时间I，正常情况下请保持设定值。
6、F8.06为微分时间D，正常情况下请保持设定值0.0(无微分)。
7、F8.12为苏醒阀值
其值为苏醒公斤数（苏醒值）除以压力表量程，比如远传压力表量程为1.0MPa，目标值为4公斤，想低于2公斤时变频器苏醒启动，此时需F8.12设置为2除以10乘以100%，为20.0；如果远传压力表量程为1.6MPa，其值为2除以16乘以100%，为12.5
8、如不需要睡眠功能，将F8.13改为0
四、应用范围
1、自来水厂、加压泵房
2、居民生活区、宾馆及其它建筑
3、企业生产用水
4、锅炉循环水系统
5、农田灌溉系统
